Las bombas juegan un papel vital en el movimiento de fluidos en diversas aplicaciones, desde sistemas de suministro de agua hasta operaciones industriales. Entre los muchos tipos de bombas disponibles, bombas centrífugo y bombas centrífugas en varias etapas Destaca por su versatilidad, eficiencia y amplia gama de uso. Comprender cómo funcionan, sus componentes y dónde es más adecuado cada tipo puede ayudar a seleccionar la bomba correcta para cualquier sistema.

¿Qué es una bomba centrífuga?

A bomba centrífuga es un dispositivo mecánico diseñado para mover los fluidos al convertir la energía de rotación de un motor o motor en energía hidrodinámica del flujo de fluido. Es uno de los tipos de bombas más utilizados debido a su diseño simple y eficiencia en el manejo de una gama de líquidos.

Principio básico de operación

Las bombas centrifugales operan en el principio de la fuerza centrífuga. Cuyo el impulsor de la bomba gira, acelera el fluido hacia afuera del centro (o ojo) del impulsor a su periferia. A medida que el fluido gana la velocidad, se empuja hacia la carcasa de la bomba, donde la energía de la velocidad se convierte en energía a presión. Este proceso crea un flujo continuo de fluido desde la entrada hasta la salida.

Componentes clave

Los componentes principales de una bomba centrífuga incluyen:

• Impulso : La parte giratoria que imparte energía al fluido.
• Caja : Una vivienda que captura el fluido y lo dirige a la salida.
• Boquillas de succión y descarga : Puntos de entrada y salida para el flujo de fluido.
• Eje : Conecta el impulsor al motor y transmite energía rotacional.
• Sellar o empacar : Previene la fuga de fluido a lo largo del eje.
• Aspectos : Apoye el eje y reduzca la fricción durante la rotación.

Ventajas y desventajas

Ventajas:

• Diseño simple e instalación fácil
• Flujo suave y continuo
• Adecuado para aplicaciones de cabeza baja a media
• Bajo costo inicial y de mantenimiento
• Compacto y liviano

Desventajas:

• Capacidad limitada para manejar fluidos de alta viscosidad
• El rendimiento puede verse afectado por los cambios en la presión del sistema
• Susceptible a la cavitación si se opera de manera incorrecta
• No es ideal para aplicaciones que requieren alta presión o múltiples etapas de presión

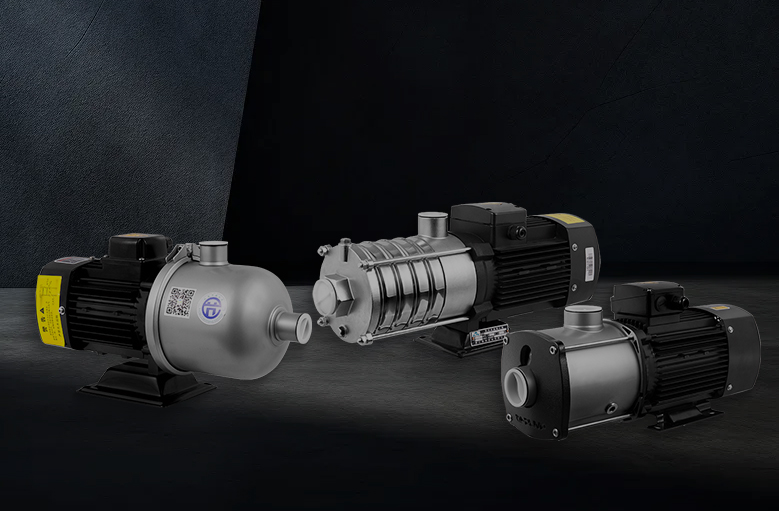

¿Qué es una bomba centrífuga de varias etapas?

A bomba centrífuga es esencialmente una bomba centrífuga con múltiples impulsores dispuestos en serie dentro de una sola carcasa. Cada impulsor agrega energía al fluido, aumentando la presión incrementalmente con cada etapa. Este diseño hace que las bombas de varias etapas sean adecuadas para aplicaciones de alta presión.

Principio básico de operación

El principio de funcionamiento es similar al de una bomba centrífuga estándar, pero con una diferencia clave: en lugar de un solo impulsor, el fluido pasa a través de dos o más impulsores dispuestos en una secuencia. A medida que el fluido se mueve a través de cada etapa, la presión se desarrolla progresivamente. La cabeza total desarrollada por la bomba es la suma de las cabezas generadas por todos los impulsores individuales.

Componentes clave

Además de los componentes que se encuentran en las bombas centrifugales estándar, las bombas de varias etapas incluyen:

• Múltiples impulsores y difusores : Cada impulsor aumenta la presión, mientras que los difusores ayudan a convertir la velocidad en presión de manera eficiente.
• Capasitas de escenario o cámaras : Secciones separadas que albergan cada impulsor.
• Rodamientos de empuje : Manejar las fuerzas axiales creadas por múltiples impulsores.
• Balance de tambor o disco : Reduce el empuje axial para una mejor confiabilidad.

Ventajas y desventajas

Ventajas:

• Capaz de generar altas presiones
• Huella compacta para aplicaciones de cabeza alta
• Eficiente en una amplia gama de condiciones de funcionamiento
• Ideal para sistemas que requieren un control de flujo preciso

Desventajas:

• La construcción más compleja aumenta el costo inicial
• Requiere un mantenimiento más cuidadoso
• Sensible a las impurezas en el fluido (requiere fluidos limpios)
• Tiempos de instalación y reparación más largos

Diferencias entre las bombas centrífugas y multinta

Comprender las distinciones entre bombas centrífugo and bombas centrífugas en varias etapas es esencial al determinar qué tipo de bomba es el más adecuado para los requisitos específicos del sistema. Aunque comparten principios operativos similares, sus diferencias estructurales y sus características de rendimiento los hacen adecuados para diferentes aplicaciones.

Diseño y construcción

La diferencia más aparente radica en su diseño estructural:

• Bombas centrífugo Por lo general, consiste en un solo impulsor alojado dentro de una carcasa. El diseño es sencillo, con componentes mínimos, lo que permite un tamaño compacto e instalación fácil. Estas bombas a menudo se usan en sistemas donde el flujo moderado y la cabeza son suficientes.
• Bombas centrífugas en varias etapas , por otro lado, tenga dos o más impulsores montados en un solo eje o dividido en múltiples ejes. Estos impulsores se organizan en serie, y cada etapa contribuye con presión adicional al fluido. El diseño es más complejo, lo que resulta en una construcción más larga y más modular capaz de manejar cabezas significativamente más altas.

Características de rendimiento

Cabeza y caudal

• Bombas centrífugo son ideales para aplicaciones que requieren altas tasas de flujo a presiones relativamente bajas. Una bomba de una sola etapa puede entregar un volumen sustancial de fluido de manera eficiente, pero está limitada en la presión que puede generar.
• Bombas de etapas múltiples Excel en aplicaciones de alta presión. Al combinar el efecto de múltiples impulsores, pueden lograr cabezas significativamente más altas que las bombas centrífugas de una sola etapa mientras mantienen tasas de flujo moderadas.

Eficiencia

• Bombas centrifugales de una sola etapa son generalmente eficientes para aplicaciones de cabeza baja a media, pero tienden a perder eficiencia cuando funcionan lejos de su mejor punto de eficiencia (BEP).
• Bombas centrífugas en varias etapas Por lo general, ofrece una mejor eficiencia en una gama más amplia de presiones, especialmente en sistemas de cabeza alta. Sin embargo, la complejidad del diseño puede conducir a pérdidas mecánicas ligeramente más altas, que deben considerarse durante la planificación del sistema.

Aplicaciones

Debido a sus perfiles de diseño y rendimiento, las aplicaciones para cada bomba difieren:

• Bombas centrífugo se usan ampliamente en escenarios de manejo de fluidos cotidianos donde las demandas de presión son moderadas y el volumen de flujo es una prioridad. Se encuentran comúnmente en los sistemas domésticos de suministro de agua, procesos industriales generales y sistemas de HVAC.
• Bombas centrífugas en varias etapas se favorecen en los sistemas que requieren alta presión de descarga, como aplicaciones de alimentación de calderas, suministro de agua de construcción de gran altura y aumento de presión en los sistemas de ósmosis inversa.

Aplicaciones de bombas centrifugales

Las bombas centrifugales se valoran por su confiabilidad y simplicidad, lo que las convierte en una solución de referencia para muchas tareas de transporte de fluidos. Su capacidad para manejar grandes tasas de flujo y necesidades de mantenimiento relativamente bajas las hace ampliamente utilizadas en múltiples sectores.

Suministro de agua

Bombas centrífugo se utilizan ampliamente en los sistemas de suministro de agua municipal y residencial. Su capacidad para mover grandes volúmenes de agua a presión baja a moderada los hace ideales para:

• Distribución del agua doméstica
• Bombeo de pozos y embalses
• Transferencia de agua en líneas de suministro municipales

Estos sistemas generalmente funcionan con fluidos relativamente limpios, alineándose bien con el diseño de la bomba.

Riego

En entornos agrícolas, las bombas centrífugo se utilizan para transportar agua para:

• Sistemas de riego por goteo y rociador
• Riego por inundación
• Levantando agua de canales, ríos y fuentes de agua subterránea

Su compatibilidad con tasas de flujo variables y facilidad de integración con tuberías los hacen muy adaptables para el uso de campo.

Procesos industriales

Las bombas centrifugales juegan un papel clave en las aplicaciones industriales generales como:

• Transferencia química
• Circulación de fluidos de proceso
• Sistemas de agua de enfriamiento
• Manejo leve de fluido abrasivo (con una selección adecuada de material)

Las industrias como el procesamiento de productos químicos, la fabricación en papel y la producción de alimentos dependen de las bombas centrífugas para su operación constante y eficiente.

Sistemas HVAC

Los sistemas de calefacción, ventilación y aire acondicionado (HVAC) requieren una circulación confiable de fluidos como agua fría o agua caliente. Las bombas centrifugales se instalan comúnmente para:

• Circular agua en bucles de enfriamiento y calefacción
• Transferir fluidos en sistemas de HVAC centralizados
• Mantener un flujo y presión constantes en grandes redes de construcción

Sus bajos niveles de ruido y operación suave los hacen adecuados para aplicaciones de construcción interiores y comerciales.

Aplicaciones de bombas centrifugales de varias etapas

Las bombas centrífugas de varias etapas están diseñadas para producir alta presión y mantener un funcionamiento estable en condiciones exigentes. Su construcción les permite prosperar en aplicaciones complejas y de alta demanda.

Agua de alimentación de caldera

Uno de los usos más comunes de las bombas de varias etapas es alimentar agua a calderas de alta presión. Estos sistemas requieren bombas que puedan superar la presión sustancial para:

• Suministrar agua presurizada a calderas industriales
• Mantener un alimento continuo durante las diferentes demandas de carga
• Operar en condiciones de alta temperatura (con materiales y sellos adecuados)

Las centrales eléctricas, las plantas químicas y las instalaciones de fabricación a menudo usan bombas de etapas en sus sistemas de calderas.

Limpieza de alta presión

Las bombas de varias etapas son adecuadas para aplicaciones que exigen agua presurizada para la limpieza, que incluyen:

• Limpieza de equipos industriales
• Preparación de la superficie
• Procesos de saneamiento en industrias alimentarias y farmacéuticas

La capacidad de entregar corrientes de alta presión permite una limpieza efectiva y controlada sin la necesidad de dispositivos adicionales de impulso de presión.

Ósmosis inversa

En los sistemas de tratamiento de agua, particularmente la ósmosis inversa (RO), las bombas de etapas multama son esenciales para:

• Presurizar el agua de alimentación para pasar a través de membranas semipermeables
• Proporcionar flujo y presión consistentes para la operación continua
• Apoyo a la desalinización y la generación de agua ultrapura

Estas bombas deben mantener alta presión con precisión, lo que hace que las bombas centrífugas de varias etapas sean una opción de ajuste.

Industria de petróleo y gas

Las bombas centrifugales de varias etapas se utilizan en operaciones de petróleo y gas aguas arriba y intermedias para:

• Transferencia de condensado y otros hidrocarburos
• Aumento de la presión de la tubería
• Inyección de agua de alta presión para una mejor recuperación de aceite

Su alta eficiencia y diseño modular respaldan la confiabilidad requerida en los sistemas de procesos críticos.

Seleccionando la bomba correcta

Elegir entre una bomba centrífuga y una bomba centrífuga de varias etapas depende de múltiples factores. Comprender las necesidades específicas de su sistema ayudará a garantizar un rendimiento confiable, eficiencia energética y rentabilidad con el tiempo.

Factores a considerar

Requisitos de caudal y caída

• Caudal se refiere al volumen de fluido que la bomba debe moverse, mientras cabeza se refiere a la presión o altura que se debe levantar el fluido.
• Bombas centrífugo son más adecuados para aplicaciones que requieren un alto flujo pero una cabeza baja a moderada.
• Bombas de etapas múltiples se prefieren cuando se requiere una cabeza alta, incluso si el caudal es moderado.

Ejemplo: Una línea municipal de suministro de agua que requiere grandes volúmenes a baja presión puede usar bombas centrífugo, mientras que un sistema de suministro de agua de construcción de gran altura puede necesitar bombas de etapas de etapas para superar la elevación vertical.

Propiedades fluidas

Las características físicas y químicas del fluido también influyen en la selección de la bomba:

• Agua limpia o fluidos de baja viscosidad son adecuados para ambos tipos de bombas.
• Bombas de etapas múltiples son más sensibles a las impurezas o partículas abrasivas, lo que puede causar desgaste en múltiples etapas del impulsor.
• Si el fluido contiene sólidos o es altamente viscoso, las bombas especializadas de una sola etapa o las tecnologías alternativas pueden ser más apropiadas.

Diseño del sistema

El diseño y la complejidad del sistema de tuberías afectan las características de la bomba requeridas:

• Para sistemas simples Con distancias cortas y elevación vertical mínima, una bomba centrífuga ofrece una opción económica y eficiente.
• Para sistemas complejos Con tuberías largas, diferencias de elevación o zonas de presión variables, las bombas centrífugas de varias etapas proporcionan un mejor control y estabilidad.

Eficiencia y costo

• Costo inicial : Las bombas centrifugales generalmente tienen costos iniciales más bajos y una instalación más simple.
• Costo operativo : Las bombas de varias etapas, aunque más caras inicialmente, pueden proporcionar una mejor eficiencia energética en aplicaciones de alta presión, reduciendo los costos a largo plazo.
• Mantenimiento : Los diseños más simples de las bombas centrífugas significan un mantenimiento más fácil, mientras que las bombas de varias etapas pueden requerir una inspección más frecuente de las etapas internas.

Problemas comunes y solución de problemas

Al igual que cualquier equipo mecánico, las bombas pueden encontrar problemas operativos. Comprender los problemas comunes ayuda a diagnosticar y resolver problemas temprano, minimizando el tiempo de inactividad.

Cavitación

Cavitación ocurre cuando la presión en la entrada de la bomba cae por debajo de la presión de vapor del fluido, lo que hace que se formen burbujas de vapor y colapsen dentro de la bomba. Esto lleva a:

• Ruido excesivo y vibración
• Daño a las superficies del impulsor
• Eficiencia y flujo reducidos

Soluciones : Asegure NPSH adecuado (cabeza de succión positiva neta), evite el elevador de succión excesivo y reduzca las restricciones de entrada.

Calentamiento excesivo

El sobrecalentamiento de la bomba puede resultar de:

• Correr la bomba con una válvula de descarga cerrada
• Operando fuera del rango de flujo recomendado
• Enfriamiento inadecuado del motor o cojinetes

Soluciones : Opere dentro de los parámetros especificados del fabricante, permita la ventilación adecuada y garantice un flujo continuo a través de la bomba.

Fallas de sello

Los sellos mecánicos o el embalaje son críticos para evitar fugas. Las fallas pueden ocurrir debido a:

• Instalación incorrecta
• Presión o temperatura excesiva
• Fluidos abrasivos o corrosivos

Soluciones : Use sellos adecuados para las propiedades de fluido, realice inspecciones regulares y reemplace los componentes desgastados de inmediato.

Mantenimiento y cuidado

El mantenimiento regular es esencial para mantener las bombas centrífugas centrífugas y multama etapas que funcionan de manera eficiente y para extender su vida útil. La atención proactiva ayuda a reducir el tiempo de inactividad, prevenir fallas inesperadas y mantener un rendimiento constante.

Inspección regular

Los controles visuales y operativos de rutina pueden revelar signos tempranos de desgaste o mal funcionamiento. La inspección regular debe incluir:

• Verificar por fugas en sellos, bridas y juntas
• Observar por vibración o ruido anormal
• Monitoreo de la presión de descarga y caudal de consistencia
• Inspeccionar por óxido, corrosión o contaminación

En las bombas de etapas múltiples, es especialmente importante verificar todas las etapas y los mecanismos de equilibrio para la alineación y el desgaste.

Lubricación

La lubricación adecuada asegura un funcionamiento suave de los rodamientos y las partes móviles:

• Siga el cronograma del fabricante para engrasar o engrasar los rodamientos.
• Use lubricantes compatibles con el entorno operativo y el rango de temperatura.
• La sobre lubricación o contaminación puede conducir a una falla del rodamiento, por lo que aplique cuidadosamente y en la cantidad correcta.

Para bombas de varias etapas con múltiples rodamientos o dispositivos de equilibrio de empuje, asegúrese de que cada punto de lubricación reciba atención.

Mantenimiento preventivo

Implementar un programa de mantenimiento preventivo puede reducir significativamente el riesgo de fallas. Esto incluye:

• Servicio programado Basado en horas de funcionamiento o umbrales de rendimiento
• Reemplazo de consumibles tales como sellos, juntas y cojinetes a intervalos regulares
• Limpieza de filtros y coladores Para mantener un flujo de fluido adecuado y proteger las partes internas
• Controles de alineación entre la bomba y el motor para evitar la desalineación del eje y el desgaste prematuro

El uso de herramientas de monitoreo de vibraciones y termografía puede ayudar a detectar problemas mecánicos ocultos antes de que se intensifiquen.

Conclusión

Resumen de diferencias y aplicaciones clave

Bombas centrífugas y de múltiples etapas centrífugas tienen roles únicos en sistemas de manejo de fluidos:

• Bombas centrífugo son mejores para aplicaciones de presión baja a media donde se requiere un alto flujo. Ofrecen simplicidad, rentabilidad y amplia aplicabilidad, desde el riego y el suministro de agua doméstica hasta el procesamiento industrial y los sistemas de HVAC.
• Bombas centrífugas en varias etapas están construidos para tareas de alta presión con un rendimiento estable y eficiente. Son ideales para aplicaciones como sistemas de alimentación de calderas, ósmosis inversa y aumento de presión en sistemas industriales y comerciales complejos.

Comprender las distinciones en el diseño, el rendimiento y la aplicación es clave para seleccionar el tipo de bomba correcto.

Tendencias futuras en la tecnología de la bomba

A medida que las industrias evolucionan, la tecnología de la bomba se está adaptando para satisfacer los estándares de eficiencia más altos y las necesidades operativas más exigentes:

• Bombas inteligentes con sensores incorporados para monitoreo en tiempo real y mantenimiento predictivo
• Unidades de frecuencia variable (VFDS) Para control de velocidad de eficiencia energética
• Materiales mejorados Para la corrosión y la resistencia al desgaste en entornos hostiles
• Sistemas de bombas modulares permitiendo actualizaciones y servicios más fáciles

Estas tendencias apuntan hacia un mayor ahorro de energía, una mejor confiabilidad y un impacto ambiental reducido: los usuarios que han optimizado los sistemas de gestión de fluidos para el futuro.
